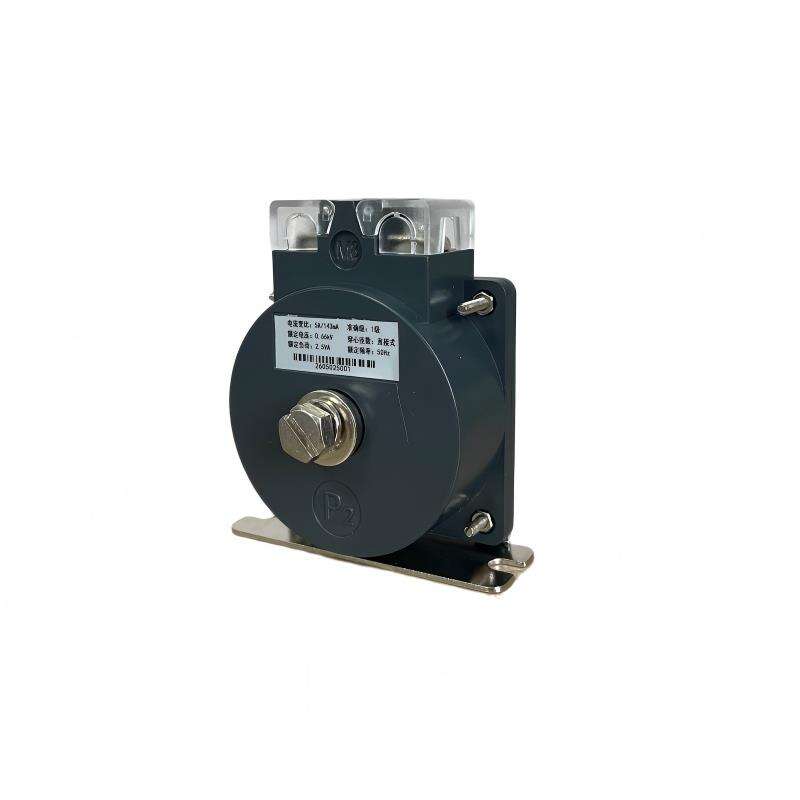

实心 直接接线式电流互感器核心优势是什么

M8 直接接线式（直入式）互感器区别于传统母线穿芯式互感器，一次侧内置绕组、通过 M8 螺栓直接锁紧接入一次回路，主打抽屉柜微型回路精准计量、极简安装、高稳定性，多用于 0.66kV 低压抽屉柜、塑壳断路器出线、支路能耗监测小电流场景（5~100A）。

可定做二次输出2.5mA

简要适用范围

一、安装布线：极简省工，适配狭小柜体

1. 免穿母线、无需穿芯操作

   传统互感器必须把铜排 / 电缆穿过互感器穿心孔，柜内布线拥挤时穿线难度大；M8 直连款一次进线直接用 M8 螺栓压紧接线，不用穿线缆，抽屉柜狭小空间可快速装配，大幅缩短盘柜接线工时。

2. 体积小巧、模块化超薄结构

   整机尺寸紧凑（常规宽 80mm、厚 30mm），专为抽屉单元、小型配电箱紧凑型布局设计，不占用柜内多余空间，多回路并排排布不干涉。

3. 固定方式简单

   自带安装底板，螺丝锁附即可固定在柜体 / 断路器基座，无需额外支架，拆装检修便捷。

二、电气性能：精度更高、抗干扰强、误差稳定

1. 闭合实心铁芯，计量精度优于开口式

   采用冷轧硅钢带整体卷绕无气隙铁芯，磁路连续无断点，比差、角差极小；支持0.2S/0.2/0.5 级精度计量，适合电能计费、能耗采集；对比开口开合式互感器，不会因铁芯缝隙导致负载变化时误差漂移，谐波工况下测量更准，杜绝计量失准、保护误动作。

2. 一次绕组内置，参数一致性好

   一次匝数出厂预设固化，电流比固定（5/5、10/5、30/5、75/5 等），不存在人工穿芯匝数错误、多穿少穿导致变比出错的问题，现场接线零人为变比失误。

3. 绝缘与耐压可靠

   阻燃耐高温 PC 外壳，工频耐压 3000V/1min，；可长期在 - 30℃~70℃宽温环境工作，耐湿热、粉尘污染。

4. 二次负荷适配性强

   标准额定容量 2.5VA，匹配多功能电力仪表、能耗采集终端、微型继电保护装置的二次负载，带载能力稳定，不易超负载失准。

三、接线安全：一次接线牢固，降低故障风险

1. M8 螺栓机械锁紧，接线不易松动

   一次端金属压接端子 + M8 紧固螺栓，压紧线缆 / 窄铜排，相比缠绕接线、简易卡扣，长期运行不易发热、松脱打火，减少柜内过热起火隐患。

2. 二次接线端子带透明防护盖

   二次接线端透明绝缘罩，防止误触短路、人为开路；明确标注 S1/S2 极性，强制 S2 端接地，严格规避互感器二次开路高压危险，运维安全性更高。

3. 回路隔离清晰

   一次强电回路与二次弱电测量回路电气隔离，适配仪表、采集模块弱电信号接入，抗柜体变频器、接触器电磁干扰能力更强。

四、场景适配与运维优势

1. 定向适配抽屉柜细分场景

   针对低压抽出式开关柜抽屉单元、小型塑壳断路器出线支路、末端配电箱分路电流采集，是柜厂标准化标配选型件，通用性强、型号标准化易采购。

2. 后期运维易排查

   结构标识清晰，变比、极性印刷壳体表面，故障排查不用拆解核对匝数；单个独立安装，单回路互感器损坏可单独更换，不影响整面柜体其他回路。

3. 防护与耐用性

   外壳抗机械撞击、耐油污腐蚀，适合工业车间、配电房长期不间断运行
