大型快速温变试验箱 技术规格书

【资料简介】

大型快速温变试验箱 技术规格书

产品型号：TED-800PF

广东皓天检测仪器有限公司（广皓天）

---



一、产品概述

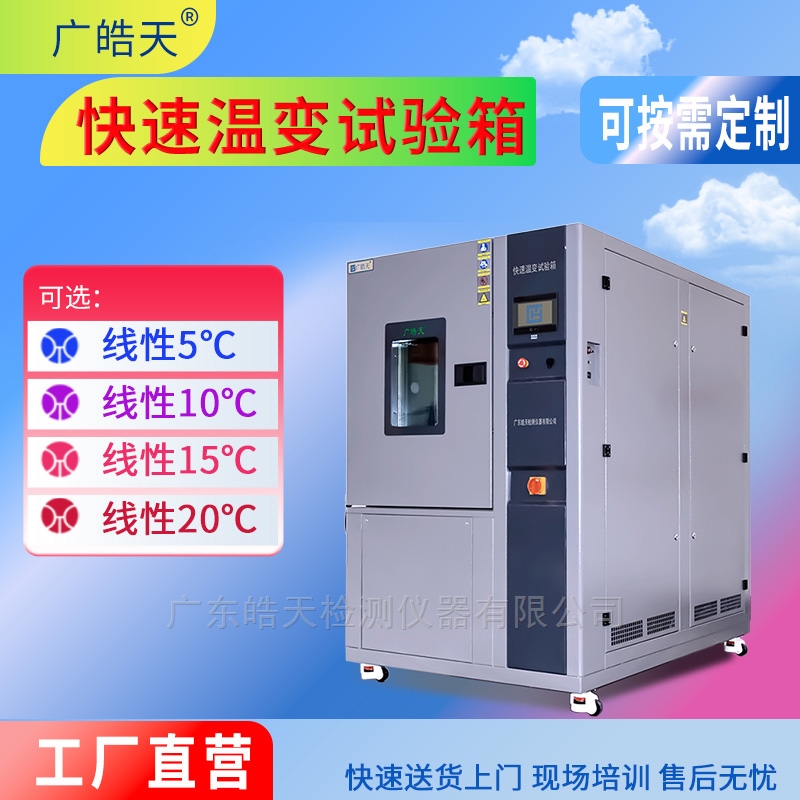

TED-800PF 大型快速温变试验箱是广皓天针对电子、半导体、汽车电子、新能源、航空航天等领域研发的一款高精度环境可靠性测试设备。该设备可实现线性5℃/分钟的快速温度变化，同时精确控制湿度，满足各类产品在极境温变条件下的性能验证需求。

800升有效工作容积，既可满足大尺寸样品的测试要求，也能一次性批量放置中小型零部件，显著提高实验室测试效率。设备整体结构坚固、保温性能优异，适合长期连续运行。

---



二、核心技术参数

项目	参数
型号	TED-800PF
内箱尺寸 (W×D×H)	1000 × 800 × 1000 mm
外箱尺寸 (W×D×H)	约 1250 × 1550 × 2050 mm（以实际图纸为准）
内箱容积	800 L
温度范围	-60℃ ～ +150℃（可定制更宽范围）
温变速率	线性 5℃ / 分钟（全程平均，符合IEC标准）
湿度范围	20% ～ 98% RH（参考温湿度图，+20℃~+85℃区域）
温度波动度	≤ ±0.5℃
温度均匀度	≤ ±2.0℃（空载）
湿度波动度	≤ ±2.5% RH
湿度均匀度	≤ ±3.0% RH（空载）
升温时间	-60℃ → +150℃，≤ 42 分钟（线性5℃/min）
降温时间	+150℃ → -60℃，≤ 42 分钟（线性5℃/min）
负载能力	可承载约 40kg 样品（均匀分布）
噪音	≤ 75 dB（距设备1米处）
电源	AC 380V ± 10%，50Hz，三相五线，最大功率约 25 kW（以铭牌为准）

---



三、结构与材质

外箱：冷轧钢板静电喷塑，耐腐蚀、易清洁。

内箱：SUS304 不锈钢，镜面或拉丝处理，耐高湿、抗腐蚀。

保温层：高密度聚氨酯发泡 + 玻璃纤维棉，厚度 ≥ 100 mm，确保低温下箱体外壁不结露。

门结构：单开铰链门，配双层中空耐高温钢化玻璃观察窗（尺寸 400×500 mm），带除霜功能。

密封：进口硅橡胶门封条，耐温范围 -90℃~200℃，长期使用不硬化。

测试孔：左右两侧各 1 个 φ100 mm 引线孔，带硅胶塞，方便外接传感器或样品供电。

承重底板：加强型不锈钢格栅或实心板，均匀承重 40 kg。

---



四、制冷与加热系统

4.1 制冷系统

压缩机：品牌（如比泽尔/谷轮），全封闭或半封闭活塞式，低温级配涡旋式，保证大温变速率下的冷量输出。

制冷剂：环保型 R404A / R23（复叠系统）。

冷凝方式：风冷型（标配），可选配水冷型。

蒸发器：高效翅片式，带压力调节，防止结冰。

膨胀阀：电子膨胀阀，精确控制制冷剂流量，适应线性温变需求。

4.2 加热系统

加热元件：镍铬合金不锈钢铠装加热器，PID + SSR 无触点控制，响应快、寿命长。

加热功率：合理匹配制冷量，确保 5℃/min 线性升温时无过冲。

---



五、控制系统

控制器：7英寸 TFT 真彩触摸屏，中英文界面，可程式编辑。

控制方式：PID 自整定 + 模糊逻辑，支持线性温变斜率设定（5℃/min 可编程）。

程序容量：120 组程序，每组 100 段，可循环、链接。

数据记录：USB 接口导出历史曲线与数据（CSV 格式），支持 SD 卡扩展。

通讯接口：RS485 / Ethernet，可选配上位机软件，实现远程监控与报警。

传感器：4 线制 PT100 铂电阻（温度），电子式湿度传感器（或干湿球）。

温变线性校正：设备出厂前经过负载模拟测试，确保线性速率精准，无明显滞后。

---



六、安全保护功能

保护项目	说明
超温保护	独立限温控制器，超温自动切断加热
压缩机过载保护	热继电器+延时启动，防止频繁启停
压缩机高压/低压保护	制冷系统压力异常时停机报警
加热器干烧保护	配合风量开关，无风加热禁止
加湿器防干烧	低水位自动停止加湿并报警
漏电/短路保护	断路器 + 漏电开关
相序保护	三相电源相序错误自动提示
样品超温保护（选配）	独立样品传感器，双重保护
故障自诊断	触摸屏显示故障代码与解决建议

---



七、满足标准

设备设计制造符合以下国标及国际标准：

GB/T 2423.1 / 2 / 22（高温、低温、温变）

IEC 60068-2-1 / 2 / 14

MIL-STD-810G 方法 503.5（温度冲击/温变）

JESD22-A104F（温度循环）

GJB 150.3 / 150.4（军设备环境试验）

可提供第三方计量校准证书（选配）。

---



八、安装使用条件

环境温度：+5℃ ~ +35℃，建议空调房。

环境湿度：≤ 85% RH，无凝露。

放置空间：设备四周留 ≥ 600 mm 散热空间，顶部留 ≥ 500 mm。

电源要求：独立配电箱，电缆规格建议 ≥ 10 mm²（铜芯）。

---



九、售后服务承诺

整机质保：12 个月（自验收之日起），压缩机质保 18 个月。

响应时效：2 小时内电话响应，24 小时内上门（省内）/ 48 小时内（省外）。

培训服务：免费提供 2 人现场操作培训，附全套操作手册、电路图、制冷流程图。

定期回访：每半年主动回访一次，提供维护保养建议。

配件供应：保证 8 年以上原厂或同等品质配件供应。

---



十、订货信息

项目	内容
产品名称	大型快速温变试验箱
型号	TED-800PF
标准配置	主机 1 台，样品架 2 层，引线孔盖 2 套，说明书 1 套
可选配件	水冷机组、远程监控软件、无纸记录仪、纯水机、加强型样品架
交货周期	合同生效后 35 ~ 45 个工作日

---



十一、联系信息

广东皓天检测仪器有限公司（广皓天）
/ 客服电话 / 邮箱（请根据实际填写）

注：本规格书参数基于标准机型，实际可能因技术升级微调，以合同技术附件为准。如需定制其他温变速率（如 3℃/min、8℃/min）或更大容积，请联系销售工程师。
